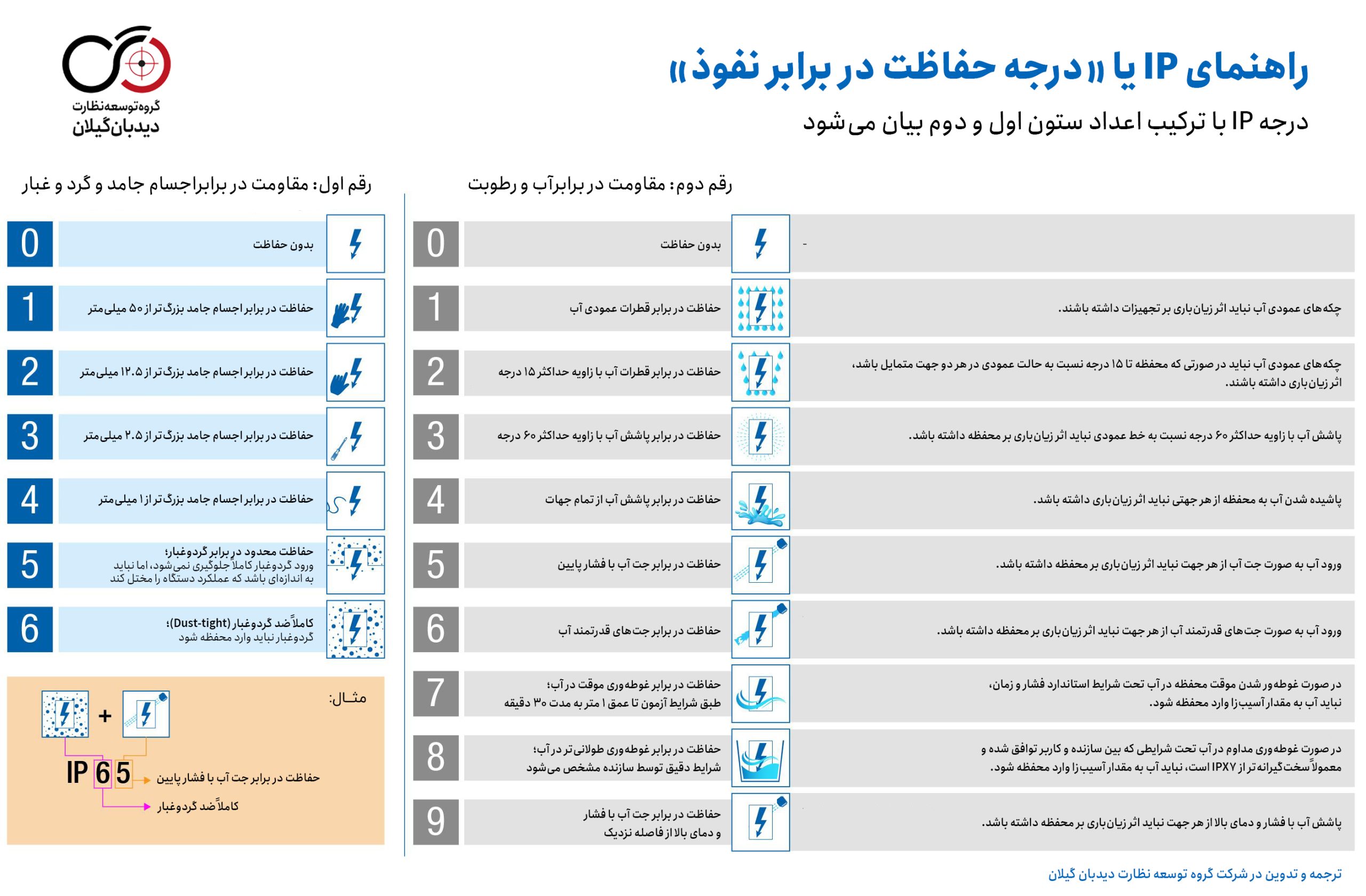

درجه حفاظت در برابر نفوذ یا IP (Ingress Protection) دو رقم دارد:
- رقم اول: مقاومت در برابر اجسام جامد و گردوغبار
- رقم دوم: مقاومت در برابر آب و رطوبت
رقم اول — حفاظت در برابر اجسام جامد و گردوغبار
| عدد | معنی |
|---|---|
| IP0X | بدون حفاظت |
| IP1X | حفاظت در برابر اجسام جامد بزرگتر از ۵۰ میلیمتر |
| IP2X | حفاظت در برابر اجسام جامد بزرگتر از ۱۲.۵ میلیمتر |
| IP3X | حفاظت در برابر اجسام جامد بزرگتر از ۲.۵ میلیمتر |
| IP4X | حفاظت در برابر اجسام جامد بزرگتر از ۱ میلیمتر |
| IP5X | حفاظت محدود در برابر گردوغبار؛ ورود گردوغبار کاملاً جلوگیری نمیشود، اما نباید به اندازهای باشد که عملکرد دستگاه را مختل کند |
| IP6X | کاملاً ضد گردوغبار (Dust-tight)؛ گردوغبار نباید وارد محفظه شود |
بنابراین در بحث دوربین مداربسته، وقتی میبینید یک دوربین IP66 است، عدد 6 اول یعنی محفظه آن کاملاً در برابر نفوذ گردوغبار محافظت شده است.
رقم دوم — حفاظت در برابر آب
| عدد | معنی |
|---|---|
| IPX0 | بدون حفاظت در برابر آب |
| IPX1 | حفاظت در برابر قطرات عمودی آب |
| IPX2 | حفاظت در برابر قطرات آب با زاویه حداکثر ۱۵ درجه |
| IPX3 | حفاظت در برابر پاشش آب با زاویه حداکثر ۶۰ درجه |
| IPX4 | حفاظت در برابر پاشش آب از تمام جهات |
| IPX5 | حفاظت در برابر جت آب با فشار پایین |
| IPX6 | حفاظت در برابر جتهای قدرتمند آب |
| IPX7 | حفاظت در برابر غوطهوری موقت در آب؛ طبق شرایط آزمون تا عمق ۱ متر به مدت ۳۰ دقیقه |
| IPX8 | حفاظت در برابر غوطهوری طولانیتر در آب؛ شرایط دقیق توسط سازنده مشخص میشود |
| IPX9K | حفاظت در برابر جت آب با فشار و دمای بالا از فاصله نزدیک |
پس مثلاً IP66 یعنی چه؟
IP66 =
6 اول: کاملاً در برابر گردوغبار محافظت شده
6 دوم: در برابر جتهای قدرتمند آب از جهات مختلف مقاوم است
یعنی برای یک دوربین مداربسته، IP66 معمولاً انتخاب مناسبی برای محیطهای بیرونی و شرایطی مثل باران، گردوغبار و شستوشوی با آب پرفشار است؛ البته این به معنی ضدآب بودن در هر شرایطی یا مناسب بودن برای غوطهوری در آب نیست.
یک نکته مهم هم وجود دارد: IP67 و IP68 لزوماً «بهتر از IP66 در همه شرایط» نیستند. مثلاً IP68 برای غوطهوری طراحی شده، اما الزاماً همان سطح مقاومت در برابر جت آب قدرتمند IP66 را تضمین نمیکند، مگر اینکه سازنده هر دو را اعلام کرده باشد.
برای تجهیزات CCTV معمولاً اینها را زیاد میبینید:
IP54 → IP55 → IP65 → IP66 → IP67 → IP68
که هرکدام کاربرد متفاوتی دارند.
