مقدمه

دوربین مداربسته یا CCTV یکی از مهم‌ترین اجزای سیستم‌های نظارت تصویری است؛ اما انتخاب دوربین مناسب فقط به تعداد مگاپیکسل یا ظاهر دوربین محدود نمی‌شود. نوع بستر انتقال، سنسور تصویر، نوع لنز، زاویه دید، شرایط نوری، قابلیت دید در شب، WDR، نوع فشرده‌سازی، امکانات هوش مصنوعی، استانداردهای حفاظتی، روش تغذیه و حتی معماری شبکه، همگی در انتخاب یک دوربین مناسب نقش دارند.

امروزه دوربین‌های مداربسته از یک وسیله ساده برای ضبط تصاویر، به تجهیزات هوشمندی تبدیل شده‌اند که می‌توانند در خود دوربین عملیات پردازش تصویر، تشخیص انسان و خودرو، تشخیص چهره، پلاک‌خوانی، تشخیص عبور از خط، شمارش افراد و بسیاری از تحلیل‌های ویدئویی را انجام دهند.

از طرف دیگر، بازار CCTV را نمی‌توان فقط به دو گروه «آنالوگ» و «تحت شبکه» تقسیم کرد. در هر یک از این گروه‌ها ده‌ها نوع دوربین با کاربردهای متفاوت وجود دارد؛ از یک دوربین ساده 2MP تا دوربین‌های PTZ با زوم اپتیکال بسیار بالا، دوربین‌های حرارتی، Fisheye، Multisensor، ANPR/LPR، دوربین‌های ضدانفجار و دوربین‌های مجهز به AI.

در این راهنما ابتدا معماری‌های اصلی دوربین‌های مداربسته را بررسی می‌کنیم و سپس انواع دوربین را از نظر شکل ظاهری، لنز، فناوری تصویر، شرایط نوری، قابلیت‌های هوشمند و کاربرد تخصصی بررسی خواهیم کرد.

---

آشنایی با دوربین مداربسته

دوربین مداربسته دستگاهی است که نور یا انرژی دریافت‌شده از محیط را به سیگنال تصویری تبدیل کرده و آن را برای مشاهده، پردازش یا ذخیره‌سازی ارسال می‌کند.

در یک سیستم سنتی CCTV معمولاً مسیر به این شکل است:

Camera → Transmission Medium → Recorder → Monitor

اما در سیستم‌های مدرن IP، دوربین خودش یک تجهیز شبکه است:

IP Camera → Network Switch → NVR/VMS → Storage/Client

در این حالت دوربین دارای پردازنده، سیستم‌عامل یا Firmware، Encoder، رابط شبکه و معمولاً قابلیت‌های پردازش تصویر است.

به همین دلیل IP Camera را می‌توان تا حد زیادی یک Embedded Network Device در نظر گرفت.

---

1. دوربین‌های Analog و HD Analog

قدیمی‌ترین معماری‌های CCTV بر پایه سیگنال آنالوگ و کابل Coaxial شکل گرفتند.

در سیستم‌های قدیمی، دوربین معمولاً سیگنال CVBS را ارسال می‌کرد و DVR وظیفه دریافت و ضبط آن را بر عهده داشت.

اما فناوری‌های جدیدتر HD-over-Coax امکان انتقال تصویر HD روی کابل Coaxial را فراهم کرده‌اند.

مهم‌ترین فناوری‌های این حوزه عبارت‌اند از:

• CVBS
• HDCVI
• HDTVI
• AHD

CVBS

CVBS یا Composite Video یکی از فناوری‌های قدیمی CCTV است.

ویژگی‌های اصلی:

• رزولوشن پایین‌تر
• انتقال روی Coaxial
• استفاده از DVR
• تکنولوژی قدیمی
• مناسب بیشتر برای سیستم‌های بسیار قدیمی

امروزه در پروژه‌های جدید معمولاً انتخاب اول نیست.

---

HDTVI

HDTVI یا High Definition Transport Video Interface یکی از فناوری‌های HD-over-Coax است.

این فناوری امکان انتقال تصویر با وضوح بالا روی کابل Coaxial را فراهم می‌کند و در بسیاری از پروژه‌های Upgrade سیستم‌های قدیمی استفاده می‌شود.

یکی از مزیت‌های مهم این معماری این است که در بسیاری از پروژه‌ها می‌توان از زیرساخت Coaxial موجود استفاده کرد و نیاز به کابل‌کشی کامل شبکه کاهش پیدا می‌کند.

برای مثال، برخی دوربین‌های TurboHD شرکت Hikvision می‌توانند تصویر HD را از طریق Coaxial منتقل کنند و مدل‌هایی با رزولوشن تا 4K نیز در این خانواده وجود دارند.

---

HDCVI

HDCVI یا High Definition Composite Video Interface فناوری HD-over-Coax شرکت Dahua Technology است.

این فناوری برای انتقال ویدئو روی کابل Coaxial طراحی شده و در نسل‌های جدید آن امکان انتقال سیگنال‌های مختلف روی یک کابل نیز وجود دارد.

در برخی پیاده‌سازی‌های HDCVI می‌توان:

• Video
• Audio
• Data
• Power

را روی یک کابل Coaxial منتقل کرد.

یکی از قابلیت‌های مهم در این حوزه PoC یا Power over Coax است؛ یعنی دوربین می‌تواند برق مورد نیاز خود را از طریق همان کابل Coaxial دریافت کند.

---

AHD

AHD یا Analog High Definition نیز یک فناوری HD-over-Coax است.

هدف اصلی AHD افزایش کیفیت تصویر سیستم‌های آنالوگ بدون نیاز به مهاجرت کامل به IP بوده است.

مزایای کلی سیستم‌های HD Analog:

• استفاده از کابل Coaxial
• امکان Upgrade سیستم‌های قدیمی
• تأخیر بسیار کم
• سادگی ساختار
• عدم نیاز به طراحی شبکه IP برای خود دوربین
• هزینه مناسب در برخی پروژه‌ها

---

2. IP Camera چیست؟

IP Camera دوربینی است که تصویر را به صورت Digital و معمولاً از طریق شبکه IP منتقل می‌کند.

ساختار معمول:

Camera → Ethernet → Switch → NVR/VMS

دوربین IP می‌تواند از طریق:

• Ethernet
• Wi-Fi
• Fiber
• 4G/5G
• Wireless Bridge

به شبکه متصل شود.

در این معماری، دوربین یک Network Endpoint محسوب می‌شود و معمولاً دارای IP Address، MAC Address، سرویس‌های شبکه، Web Interface و پروتکل‌های ارتباطی است.

این موضوع باعث می‌شود مباحث Network در طراحی سیستم‌های IP CCTV اهمیت بسیار زیادی داشته باشند.

---

تفاوت اصلی Analog و IP

ویژگی	Analog / HD Analog	IP Camera
بستر اصلی	Coaxial	Ethernet/IP
Recorder	DVR/XVR	NVR/VMS
آدرس IP	معمولاً ندارد	دارد
شبکه‌پذیری	محدودتر	بسیار بالا
PoE	در برخی فناوری‌ها PoC	بسیار رایج
توسعه سیستم	نسبتاً محدود	بسیار انعطاف‌پذیر
VLAN	کاربرد مستقیم ندارد	قابل استفاده
مدیریت متمرکز	محدودتر	بسیار مناسب
Analytics	وابسته به DVR/XVR یا دوربین	دوربین/NVR/VMS
استفاده از Fiber	با تجهیزات جانبی	بسیار رایج
مناسب برای پروژه‌های شبکه‌ای	کمتر	بسیار مناسب

در پروژه‌های جدید، IP معمولاً معماری انعطاف‌پذیرتری ایجاد می‌کند؛ اما این به معنی منسوخ بودن HD Analog نیست. در بسیاری از پروژه‌های Upgrade که زیرساخت Coaxial موجود است، HDTVI/HDCVI/AHD همچنان انتخاب اقتصادی و منطقی هستند.

---

3. انواع دوربین از نظر شکل ظاهری

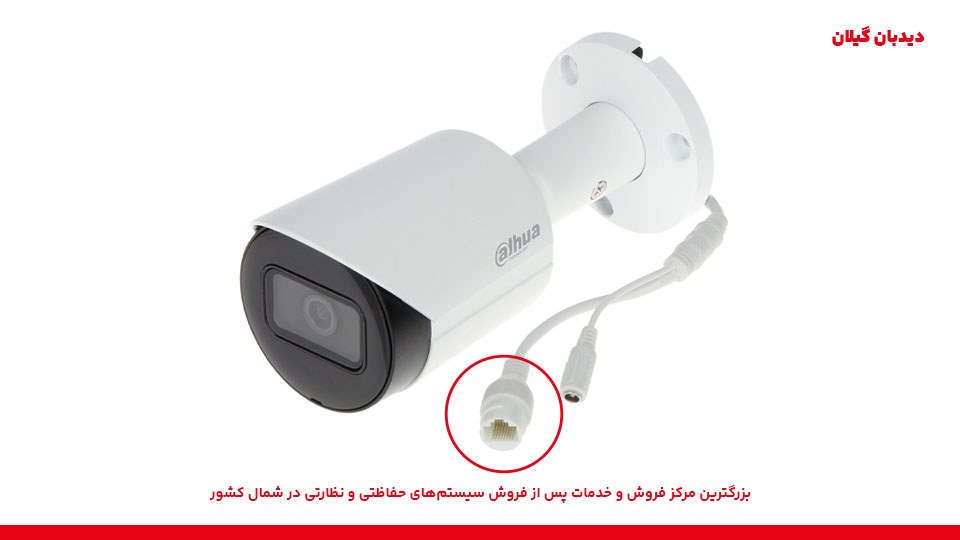

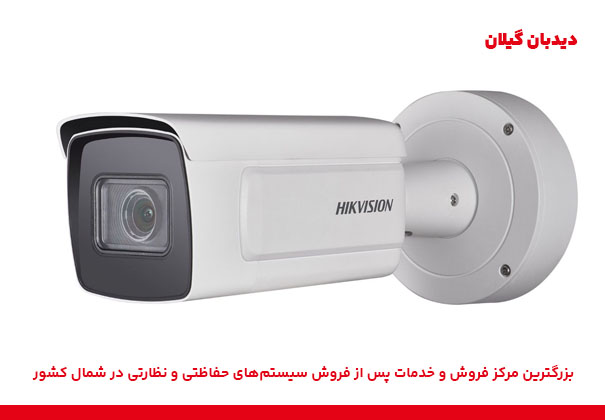

3.1 Bullet Camera

دوربین Bullet بدنه‌ای استوانه‌ای یا کشیده دارد.

ویژگی‌ها:

• نصب آسان روی دیوار
• مناسب فضای بیرونی
• ظاهر بازدارنده
• مناسب ورودی‌ها، محوطه، پارکینگ و محیط‌های پیرامونی

Bullet معمولاً برای جایی مناسب است که می‌خواهیم جهت دوربین کاملاً مشخص باشد.

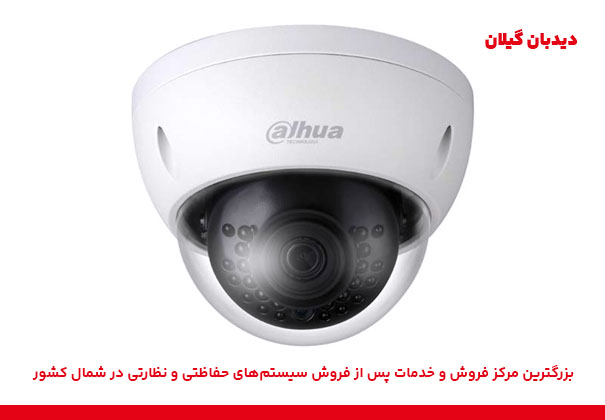

3.2 Dome Camera

Dome Camera معمولاً دارای بدنه گنبدی شکل است.

مزایا:

• ظاهر نسبتاً Discreet
• مناسب محیط داخلی
• مقاومت مناسب در برابر دستکاری در مدل‌های Vandal
• امکان استفاده در سقف
• ظاهر حرفه‌ای

Domeهای Vandal-resistant برای محیط‌هایی که احتمال ضربه یا دستکاری دوربین وجود دارد، انتخاب مناسبی هستند.

شرکت Axis نیز Dome، Bullet، Box، PTZ، Panoramic، Thermal و چندین فرم‌فاکتور تخصصی دیگر را در سبد دوربین‌های شبکه‌ای خود ارائه می‌کند.

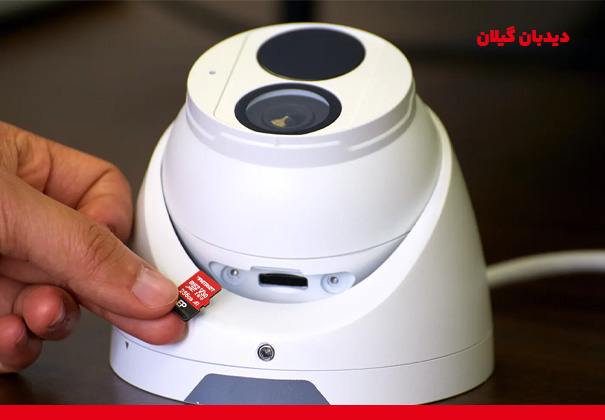

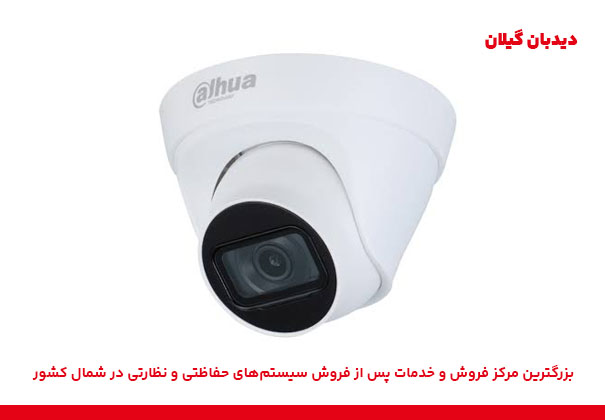

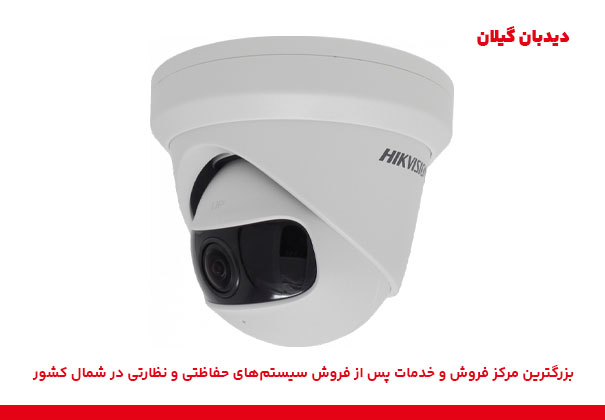

3.3 Turret Camera

Turret که در بازار گاهی به آن Eyeball نیز گفته می‌شود، از محبوب‌ترین فرم‌فاکتورهای دوربین‌های امروزی است.

ساختار آن معمولاً از یک پایه و یک ماژول چرخشی تشکیل شده است.

مزایا:

• نصب آسان
• تنظیم زاویه ساده
• عدم وجود حباب Dome در جلوی لنز
• انعطاف مناسب برای نصب
• عملکرد خوب در بسیاری از پروژه‌های Indoor و Outdoor

در پروژه‌های ساختمانی، تجاری و مسکونی، Turret یکی از انتخاب‌های بسیار متداول است.

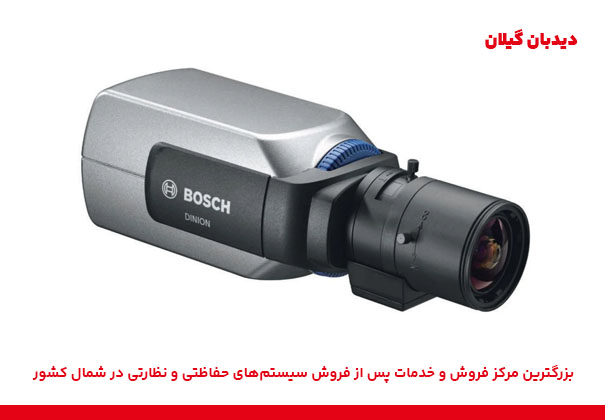

3.4 Box Camera

Box Camera همان دوربین کلاسیک با بدنه مستطیلی است.

معمولاً:

• لنز جداگانه دارد
• امکان انتخاب Lens مناسب وجود دارد
• برای پروژه‌های تخصصی مناسب است
• امکان نصب لنزهای مختلف را فراهم می‌کند

این دوربین‌ها زمانی مفید هستند که طراح سیستم نیاز به کنترل بیشتری روی لنز و میدان دید داشته باشد.

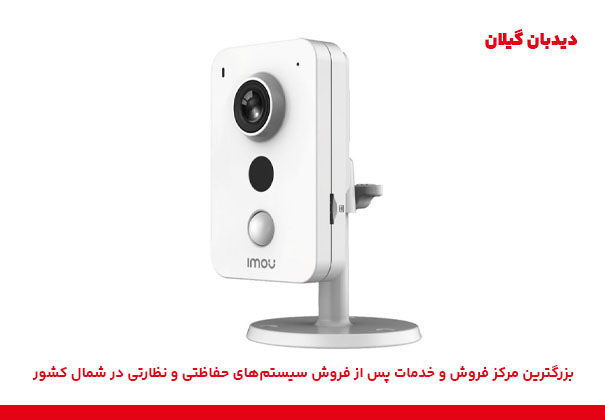

3.5 Cube Camera

Cube Camera ابعاد کوچک و فرم مکعبی دارد.

کاربردهای متداول:

• خانه
• دفتر
• اتاق
• فروشگاه
• محیط‌های کوچک
• کاربردهای Indoor

بعضی مدل‌ها Wi-Fi، MicroSD، Microphone و Speaker نیز دارند.

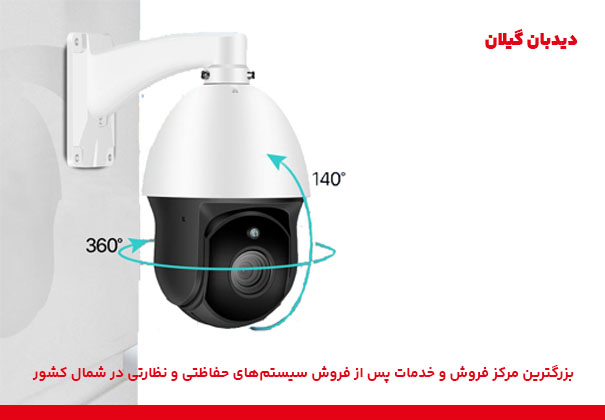

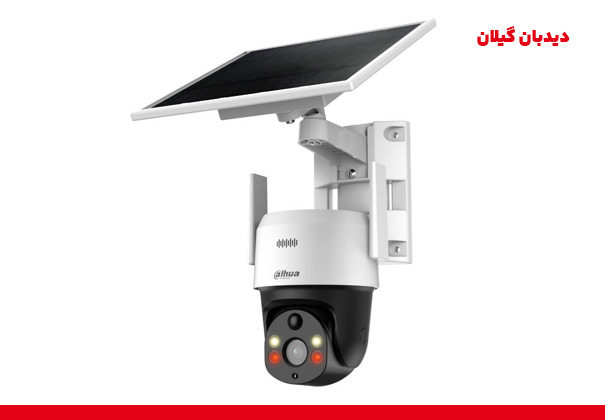

3.6 PTZ Camera

PTZ مخفف:

Pan + Tilt + Zoom

است.

این دوربین‌ها می‌توانند:

• Pan
• Tilt
• Optical Zoom

انجام دهند.

برخی مدل‌ها قابلیت‌های پیشرفته‌ای مانند:

• Auto Tracking
• Preset
• Patrol
• Pattern
• Tour
• Smart Tracking

را نیز ارائه می‌کنند.

PTZ برای پوشش مناطق وسیع مانند:

• محوطه صنعتی
• پارکینگ
• فرودگاه
• ورزشگاه
• بنادر
• جاده‌ها
• پروژه‌های شهری

مناسب است.

اما یک نکته مهم وجود دارد:

PTZ جایگزین کامل دوربین‌های Fixed نیست.

اگر PTZ به سمت دیگری بچرخد، ممکن است منطقه قبلی از دید آن خارج شود. بنابراین در پروژه‌های حساس معمولاً PTZ در کنار دوربین‌های Fixed استفاده می‌شود.

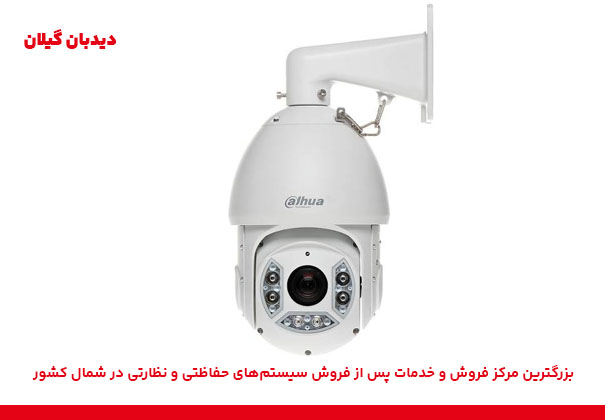

3.7 Speed Dome

Speed Dome یکی از انواع PTZ است که برای حرکت سریع، کنترل دقیق و معمولاً زوم اپتیکال بالا طراحی شده است.

برخی مدل‌های حرفه‌ای می‌توانند:

• Pan 360°
• Tilt گسترده
• Optical Zoom بالا
• Auto Tracking
• Presetهای متعدد
• IR Range بالا

ارائه کنند.



3.8 Panoramic Camera

Panoramic Camera برای پوشش بسیار وسیع طراحی شده است.

یک دوربین Panoramic می‌تواند با استفاده از:

• چند Sensor
• لنزهای Wide-angle
• یا طراحی خاص Optical

میدان دید بسیار وسیعی ایجاد کند.

برای مثال، برخی دوربین‌های Multisensor می‌توانند پوشش 180، 270 یا حتی 360 درجه ایجاد کنند. در محصولات Avigilon نیز دوربین‌های Multisensor با پوشش 180/270/360 درجه و رزولوشن مجموع بالا وجود دارند.

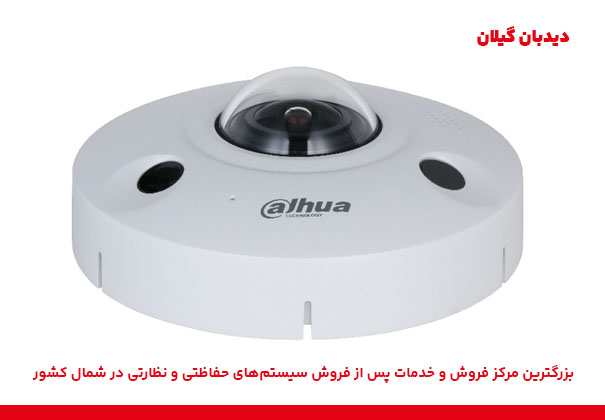

3.9 Fisheye Camera

Fisheye از لنز فوق‌عریض استفاده می‌کند.

هدف اصلی آن ایجاد پوشش بسیار وسیع با یک دوربین است.

کاربردها:

• فروشگاه
• لابی
• سالن
• اتاق جلسات
• مراکز تجاری
• محیط‌هایی که پوشش 180 یا 360 درجه اهمیت دارد

مشکل اصلی Fisheye این است که تصویر خام معمولاً دارای Distortion است.

به همین دلیل دوربین یا VMS ممکن است از قابلیت: Dewarping استفاده کند.



3.10 Multisensor Camera

در این نوع دوربین چند Sensor در یک بدنه قرار می‌گیرد.

مزیت اصلی:

پوشش گسترده با چند Sensor مستقل

است.

مثلاً به جای نصب چهار دوربین جداگانه، می‌توان از یک دوربین Multisensor استفاده کرد.

این نوع دوربین در:

• تقاطع‌ها
• محوطه‌های بزرگ
• ساختمان‌های تجاری
• کارخانه‌ها
• پارکینگ‌ها

کاربرد زیادی دارد.

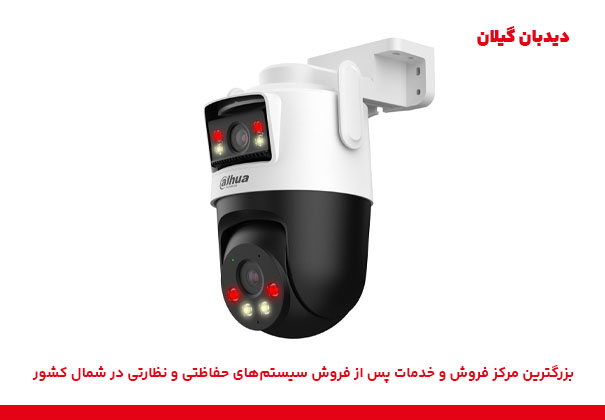

3.11 Dual-Lens و Multi-Lens Camera

در دوربین‌های جدید ممکن است دو یا چند Lens/Sensor در یک Camera وجود داشته باشد.

کاربردها:

• پوشش هم‌زمان دو جهت
• Wide + Tele
• ترکیب تصویر
• پوشش نزدیک و دور
• ترکیب تصویر معمولی و حرارتی
• افزایش Situational Awareness

بنابراین عبارتی مانند:

2+2 MP

لزومـاً به معنی یک Sensor چهار مگاپیکسلی نیست؛ ممکن است دو Sensor هرکدام 2MP وجود داشته باشد.

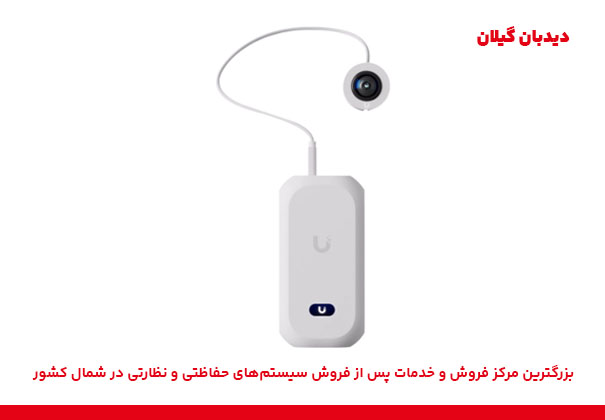

3.12 Modular Camera

Modular Camera برای فضاهایی طراحی شده که نصب دوربین معمولی دشوار است.

این دوربین‌ها معمولاً دارای:

• Main Unit
• Image Sensor Module
• کابل یا رابط جداگانه

هستند.

کاربردها:

• ATM
• صندوق فروشگاه
• آسانسور
• محیط‌های بسیار کوچک
• نصب مخفی یا Discreet

برخی محصولات Modular جدید حتی قابلیت AI و ONVIF را نیز ارائه می‌کنند.



3.13 Corner Camera

Corner Camera برای نصب در گوشه اتاق طراحی شده است.

مزیت اصلی:

کاهش Blind Spot

است.

در محیط‌هایی مانند:

• سلول‌ها
• اتاق‌های کوچک
• راهروها
• فروشگاه‌ها
• اتاق‌های کنترل

می‌تواند مفید باشد.

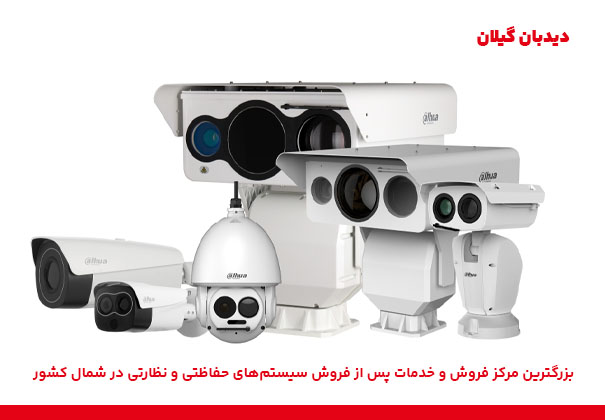

3.14 Thermal Camera

Thermal Camera با نور مرئی کار نمی‌کند؛ بلکه انرژی حرارتی ساطع‌شده از اجسام را تشخیص می‌دهد.

در نتیجه می‌تواند در شرایطی که دوربین معمولی مشکل دارد، مانند:

• تاریکی کامل
• مه
• دود
• برخی شرایط نامناسب نوری

برای Detection مفید باشد.

اما Thermal Camera الزاماً جایگزین دوربین Optical نیست.

تصویر حرارتی معمولاً اطلاعات رنگی و جزئیات بصری دوربین معمولی را ندارد. برای مثال دو جسم با دمای مشابه ممکن است در تصویر حرارتی شباهت زیادی داشته باشند، در حالی که در تصویر Optical کاملاً متفاوت هستند.

به همین دلیل در پروژه‌های حرفه‌ای گاهی از:

Thermal + Optical به صورت Dual Sensor استفاده می‌شود.



3.15 Explosion-Proof Camera

این دوربین‌ها برای محیط‌های خطرناک و دارای احتمال وجود گاز، بخار یا گردوغبار قابل اشتعال طراحی می‌شوند.

کاربردها:

• پالایشگاه
• پتروشیمی
• صنایع نفت و گاز
• کارخانه‌های شیمیایی
• محیط‌های Hazardous

این دوربین‌ها باید دارای Certification مناسب برای محیط مورد نظر باشند.

صرفاً عبارت «Industrial» یا «Outdoor» به معنی Explosion-Proof بودن نیست.

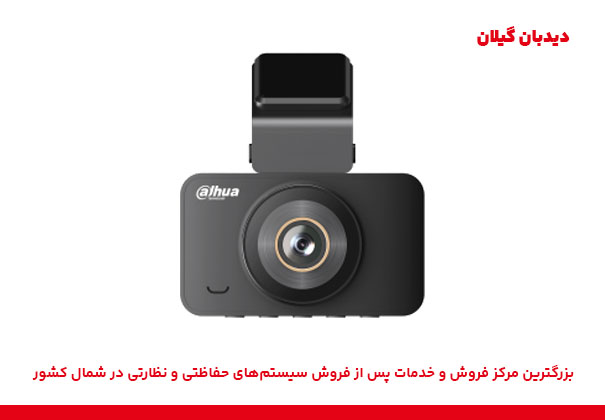

3.16 Onboard Camera

Onboard Camera برای وسایل نقلیه طراحی می‌شود.

کاربرد:

• اتوبوس
• قطار
• مترو
• خودرو
• ماشین‌آلات صنعتی

این دوربین‌ها معمولاً باید در برابر:

• لرزش
• شوک
• تغییرات دما
• شرایط نصب خاص

مقاوم باشند.

Axis نیز Onboard Camera را به‌عنوان یک دسته مستقل برای وسایل نقلیه و Rolling Stock معرفی می‌کند.

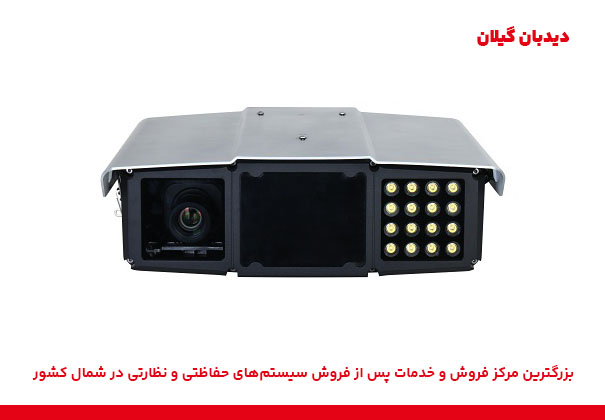

3.16 Traffic Camera

Traffic Camera برای کاربردهای ترافیکی طراحی می‌شود.

کاربردها:

• تشخیص پلاک
• کنترل خطوط
• ثبت تخلفات
• شمارش خودرو
• کنترل سرعت
• مدیریت ترافیک

این دوربین‌ها معمولاً به Lens، Shutter و Image Processing مناسب برای حرکت سریع خودروها نیاز دارند.

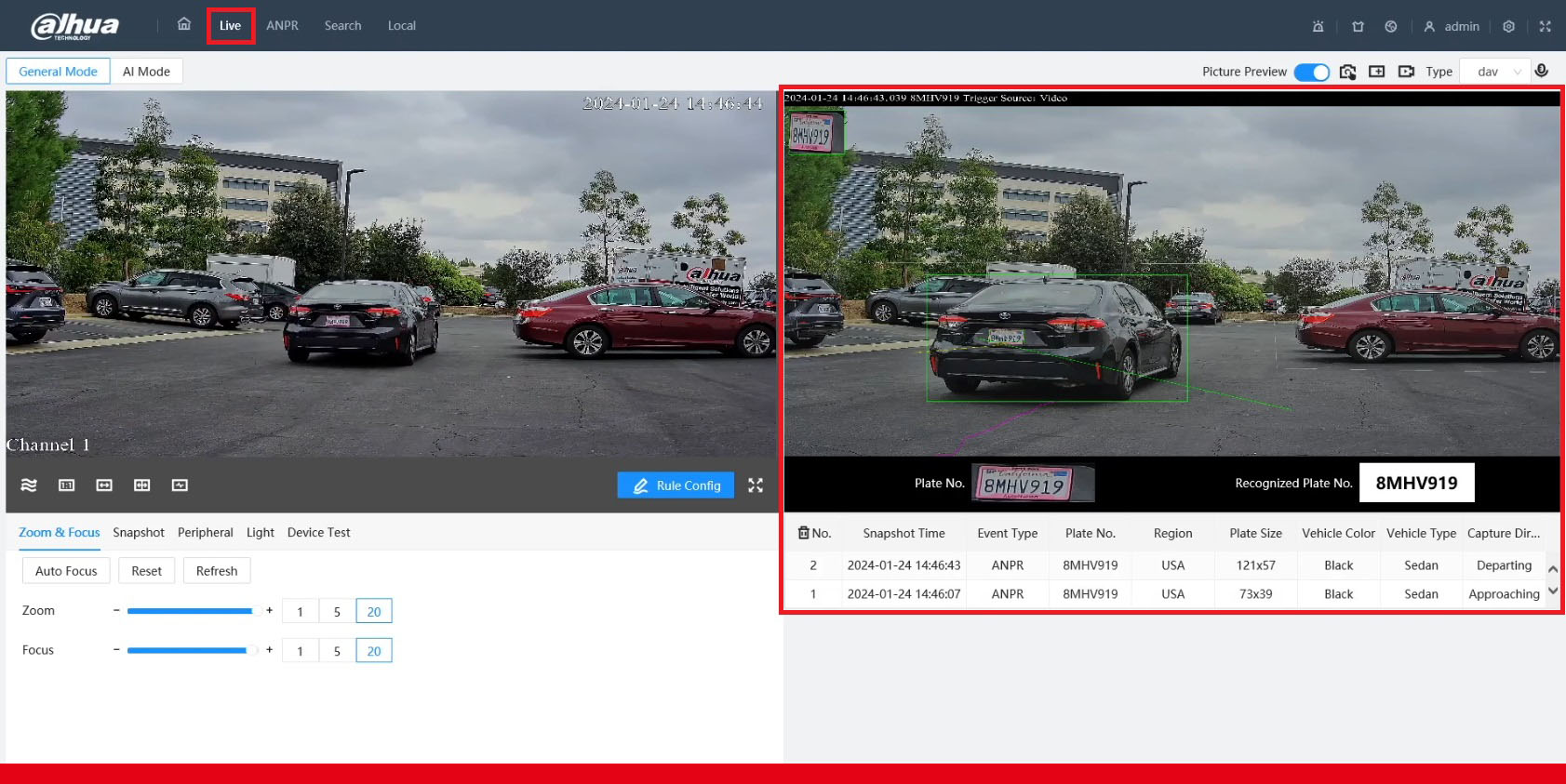

3.17 ANPR / LPR Camera

ANPR یا Automatic Number Plate Recognition به سیستم‌هایی گفته می‌شود که پلاک خودرو را شناسایی و معمولاً Character Recognition انجام می‌دهند.

LPR نیز اصطلاح رایج دیگری برای License Plate Recognition است.

برای LPR صرفاً داشتن رزولوشن بالا کافی نیست.

عوامل مهم عبارت‌اند از:

• فاصله دوربین تا خودرو
• زاویه دوربین
• Pixel Density
• سرعت خودرو
• Shutter Speed
• نور محیط
• IR
• نوع پلاک
• زاویه دید
• Lens
• محل نصب

بنابراین یک دوربین 8MP معمولی الزاماً دوربین LPR خوبی نیست.

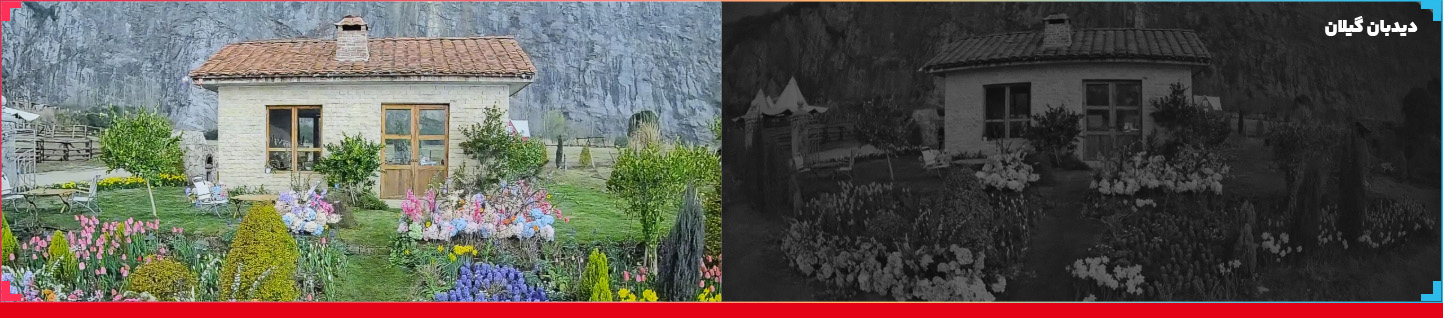

3.18 Starlight و Ultra-Low-Light Camera

این دوربین‌ها برای عملکرد بهتر در نور بسیار کم طراحی شده‌اند.

معمولاً از:

• Sensor بزرگ‌تر
• Pixel Size مناسب
• Lens با Aperture بهتر
• پردازش تصویر پیشرفته

استفاده می‌کنند.

در بسیاری از پروژه‌ها یک دوربین 4MP با Sensor و Lens مناسب در شب می‌تواند تصویر بهتری از یک دوربین 8MP با Sensor کوچک تولید کند.



3.19 Color Night Vision

نسل جدیدی از دوربین‌ها تلاش می‌کنند حتی در نور بسیار کم نیز تصویر رنگی تولید کنند.

برخی محصولات با استفاده از:

• Sensor حساس‌تر
• Lens با Aperture بزرگ
• پردازش تصویر
• نور سفید

این کار را انجام می‌دهند.

برای مثال Hikvision در خانواده ColorVu روی تصویربرداری رنگی در شرایط کم‌نور تمرکز کرده است یا Dahua با سری WizColor.

نکته مهم این است که:

Color Night Vision بدون نور کافی همیشه به معنی تصویر رنگی باکیفیت نیست.

شرایط واقعی صحنه باید در انتخاب دوربین در نظر گرفته شود.

---

Sensor تصویر

یکی از مهم‌ترین اجزای Camera، Image Sensor است.

Sensor نور را دریافت و آن را به اطلاعات دیجیتال تبدیل می‌کند.

پارامترهای مهم:

• Sensor Size
• Pixel Size
• Dynamic Range
• Sensitivity
• Noise Performance

اندازه Sensor معمولاً با عباراتی مانند:

• 1/2.8″
• 1/2.7″
• 1/1.8″
• 1/1.2″

بیان می‌شود.

در بسیاری از شرایط، Sensor بزرگ‌تر می‌تواند در دریافت نور عملکرد بهتری داشته باشد؛ اما نمی‌توان فقط بر اساس اندازه Sensor کیفیت نهایی را تعیین کرد.

4. Megapixel چیست؟

رزولوشن تعداد Pixelهای تصویر را مشخص می‌کند.

نمونه‌های رایج:

• 2MP
• 4MP
• 5MP
• 6MP
• 8MP
• 12MP
• 16MP
• 24MP و بالاتر

برای مثال:

1920 × 1080 ≈ 2MP

و:

3840 × 2160 ≈ 8.3MP

که معمولاً با عنوان 4K شناخته می‌شود.

اما:

MP بیشتر همیشه به معنی تصویر بهتر نیست.

اگر Lens، Sensor، نور، Compression و نصب مناسب نباشند، افزایش Resolution به‌تنهایی مشکل را حل نمی‌کند.

---

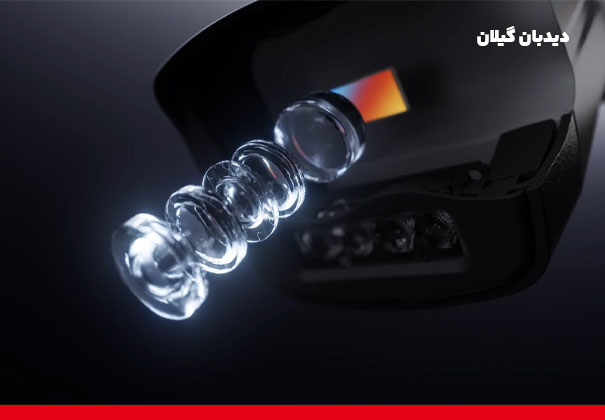

5. Lens چیست؟

Lens مشخص می‌کند دوربین چه مقدار از محیط را مشاهده کند.

مهم‌ترین مشخصه Lens:

Focal Length

است.

مثلاً:

• 2.8mm
• 3.6mm
• 4mm
• 6mm
• 8mm
• 12mm

هرچه Focal Length کمتر باشد، معمولاً زاویه دید وسیع‌تر می‌شود.

هرچه Focal Length بیشتر شود:

• زاویه دید محدودتر
• بزرگنمایی بیشتر
• مناسب‌تر برای فواصل دور

خواهد بود.

---

Fixed Lens

در Fixed Lens فاصله کانونی ثابت است.

مثلاً:

2.8mm Fixed Lens

مزایا:

• ساده
• اقتصادی
• نصب آسان
• بدون نیاز به تنظیم Focal Length

مناسب برای محیط‌هایی که فاصله و زاویه دید از قبل مشخص است.

---

Varifocal Lens

Varifocal Lens امکان تغییر فاصله کانونی را فراهم می‌کند.

مثلاً:

2.8–12mm

با تغییر Lens می‌توان میدان دید را تنظیم کرد.

این ویژگی برای پروژه‌هایی که فاصله نصب دقیقاً مشخص نیست، بسیار مفید است.

---

6. Motorized Varifocal

در Motorized Varifocal تغییر Zoom و Focus با موتور انجام می‌شود.

مزیت بزرگ آن:

تنظیم Lens از راه دور

است.

این ویژگی در پروژه‌هایی که دوربین در ارتفاع زیاد نصب شده، بسیار کاربردی است.

---

7. Optical Zoom و Digital Zoom

این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.

Optical Zoom

با تغییر واقعی Focal Length انجام می‌شود و معمولاً جزئیات بیشتری حفظ می‌شود.

Digital Zoom

با Crop و بزرگ‌نمایی دیجیتال تصویر انجام می‌شود.

بنابراین:

20× Optical Zoom

با:

20× Digital Zoom

یکسان نیست.

---

Aperture و F-Number

Aperture مشخص می‌کند Lens چه مقدار نور می‌تواند دریافت کند.

معمولاً با:

F-number

مشخص می‌شود.

عدد F کوچک‌تر، معمولاً به معنی Aperture بازتر و توانایی بهتر در دریافت نور است.

مثلاً:

F1.0

در شرایط نور کم می‌تواند مزیت قابل توجهی داشته باشد.

---

8. WDR چیست؟

WDR یا Wide Dynamic Range برای صحنه‌هایی با اختلاف شدید بین قسمت‌های روشن و تاریک تصویر استفاده می‌شود.

مثال:

فردی داخل ساختمان ایستاده و پشت سر او پنجره‌ای بسیار روشن قرار دارد.

بدون WDR ممکن است:

• صورت فرد تاریک شود
• یا پنجره کاملاً سفید شود.

WDR تلاش می‌کند جزئیات هر دو بخش را حفظ کند.

---

True WDR

True WDR معمولاً به پیاده‌سازی سخت‌افزاری/تصویری واقعی‌تر برای مدیریت Dynamic Range اشاره دارد.

مشخصات رایج:

120dB WDR

یا:

140dB WDR

اما عدد WDR به‌تنهایی نباید معیار انتخاب باشد؛ کیفیت واقعی Sensor و Image Processing نیز اهمیت دارد.

برخی دوربین‌های حرفه‌ای مانند محصولات Hikvision و Hanwha از WDR در سطح 120dB استفاده می‌کنند.

---

9. BLC و HLC

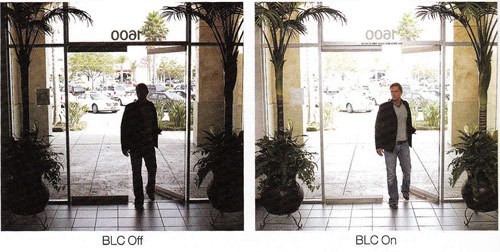

BLC

Backlight Compensation

برای شرایطی استفاده می‌شود که نور پس‌زمینه باعث تاریک شدن سوژه شده است.

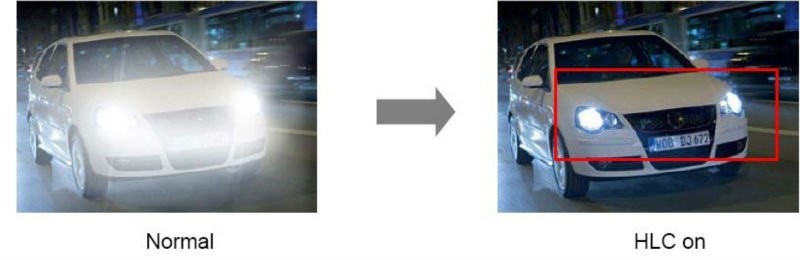

HLC

Highlight Compensation

برای کاهش اثر منابع بسیار روشن مانند:

• چراغ خودرو
• نور شدید
• Headlight

استفاده می‌شود.

---

3D DNR

DNR یا Digital Noise Reduction برای کاهش Noise تصویر استفاده می‌شود.

3D DNR معمولاً از اطلاعات چند فریم برای کاهش Noise استفاده می‌کند.

مزیت:

• تصویر تمیزتر
• کاهش Bitrate
• عملکرد بهتر در نور کم

اما اگر بیش از حد استفاده شود ممکن است جزئیات و حرکت‌های سریع تحت تأثیر قرار بگیرند.

---

Shutter Speed

Shutter Speed در ثبت اجسام متحرک بسیار مهم است.

اگر Shutter بیش از حد کند باشد:

Motion Blur

ایجاد می‌شود.

در کاربردهایی مانند:

• LPR
• Traffic
• ورودی ساختمان
• خودروهای سریع

تنظیم صحیح Shutter بسیار مهم است.

---

Frame Rate

Frame Rate با FPS یا Frames Per Second بیان می‌شود.

مثلاً:

25 FPS

یعنی دوربین در حالت موردنظر تا 25 فریم در ثانیه تولید می‌کند.

FPS بالاتر می‌تواند حرکت را روان‌تر ثبت کند، اما معمولاً:

• Bandwidth بیشتر
• Storage بیشتر
• پردازش بیشتر

نیاز دارد.

بنابراین برای هر پروژه باید FPS متناسب با کاربرد انتخاب شود.

---

10. Video Compression

دوربین‌های IP برای کاهش حجم داده از Codec استفاده می‌کنند.

Codecهای رایج:

• H.264
• H.265
• H.265+
• MJPEG
• AV1 در برخی نسل‌های جدید

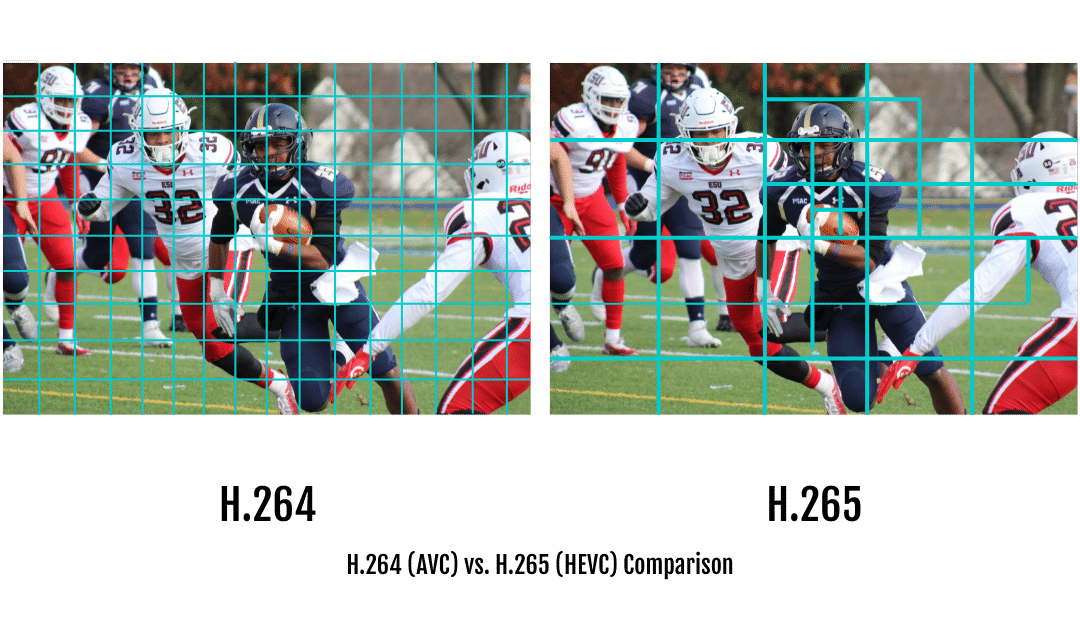

H.265 معمولاً نسبت به H.264 می‌تواند برای کیفیت مشابه، حجم داده کمتری ایجاد کند؛ اما سازگاری Decoder و VMS نیز باید بررسی شود.

---

11. Bitrate

Bitrate یکی از مهم‌ترین پارامترهای واقعی در سیستم IP CCTV است.

Bitrate بالاتر معمولاً اطلاعات بیشتری را حفظ می‌کند اما:

• Bandwidth بیشتر
• Storage بیشتر

مصرف می‌کند.

Bitrate بسیار پایین نیز می‌تواند باعث:

• Pixelation
• از دست رفتن جزئیات
• کاهش کیفیت چهره
• کاهش کیفیت پلاک

شود.

به همین دلیل انتخاب Resolution بدون توجه به Bitrate اشتباه است.

VBR و CBR

CBR

Constant Bit Rate

Bitrate تقریباً ثابت نگه داشته می‌شود.

VBR

Variable Bit Rate

Bitrate بر اساس پیچیدگی صحنه تغییر می‌کند.

در صحنه‌ای که حرکت زیادی وجود دارد، داده بیشتری تولید می‌شود.

در صحنه ثابت، Bitrate می‌تواند کاهش یابد.

در بسیاری از سیستم‌های حرفه‌ای VBR می‌تواند انتخاب مناسبی باشد، البته با درنظرگرفتن محدودیت شبکه و Storage.

---

12. Storage و Compression

انتخاب دوربین مستقیماً روی Storage تأثیر دارد.

مثلاً این پارامترها Storage را افزایش می‌دهند:

• Resolution بالا
• FPS بالا
• Bitrate بالا
• تعداد دوربین زیاد
• Recording مداوم

در مقابل، مواردی مانند:

• H.265
• Smart Compression
• ROI
• Dynamic GOP
• Motion Recording

می‌توانند مصرف Storage را کاهش دهند.

برای نمونه، فناوری Zipstream شرکت Axis برای کاهش Bitrate طراحی شده و تلاش می‌کند جزئیات مهم مانند افراد و پلاک‌ها را بهتر حفظ کند، در حالی که مناطق کم‌اهمیت تصویر با Bitrate پایین‌تری فشرده می‌شوند.

---

ROI

ROI یا Region of Interest به شما اجازه می‌دهد قسمت‌های مهم تصویر را با کیفیت یا Bitrate بالاتر حفظ کنید.

مثلاً:

• در ورودی ساختمان: چهره
• در پارکینگ: پلاک
• در صندوق فروشگاه: محل تراکنش

می‌تواند ROI باشد.

---

13. PoE چیست؟

PoE یا Power over Ethernet اجازه می‌دهد برق و Data از طریق کابل Ethernet منتقل شوند.

استانداردهای مهم:

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

مزایای PoE:

• کاهش کابل‌کشی
• نصب ساده‌تر
• Centralized Power
• امکان استفاده از UPS برای Switch
• مدیریت بهتر تجهیزات

در یک پروژه IP Camera، PoE Switch می‌تواند همزمان نقش:

Network Connectivity + Power Distribution

را ایفا کند.

---

PoC چیست؟

PoC یا Power over Coax مشابه مفهوم PoE است اما برای سیستم‌های Coaxial استفاده می‌شود.

دوربین از طریق همان Coaxial که Video منتقل می‌کند، Power دریافت می‌کند.

این قابلیت در برخی محصولات HDCVI و HDTVI وجود دارد.

---

14. IP Rating

برای دوربین‌های Outdoor، استاندارد IP اهمیت زیادی دارد.

نمونه:

IP66

یا:

IP67

IP نشان‌دهنده میزان حفاظت در برابر:

• گردوغبار
• آب

است.

به طور کلی:

IP67

نسبت به IP66 سطح متفاوتی از حفاظت در برابر ورود آب دارد و باید دقیقاً شرایط استاندارد مربوط به محصول بررسی شود.

---

IK Rating

IK مقاومت مکانیکی در برابر ضربه را نشان می‌دهد.

برای مثال:

IK10

در دوربین‌های Vandal بسیار رایج است.

این ویژگی برای:

• پارکینگ
• مدارس
• مراکز عمومی
• محیط‌های مستعد خرابکاری

مهم است.

برخی دوربین‌های حرفه‌ای Hanwha دارای IP66/IP67 و IK10+ هستند.

---

Audio

برخی دوربین‌ها دارای:

• Microphone
• Speaker
• Audio Input
• Audio Output

هستند.

کاربردها:

• مکالمه دوطرفه
• ضبط صدای محیط
• هشدار صوتی
• ارتباط با اپراتور

---

15. Active Deterrence

برخی دوربین‌ها علاوه بر ثبت تصویر، برای بازدارندگی فعال طراحی شده‌اند.

ممکن است دارای:

• Speaker
• Siren
• Strobe Light
• White Light

باشند.

برای مثال در صورت تشخیص شخص در یک منطقه ممنوعه، دوربین می‌تواند هشدار صوتی یا نوری ایجاد کند.

---

16. AI Camera

نسل جدید دوربین‌ها دارای AI/Deep Learning Engine هستند.

این پردازش ممکن است:

• داخل Camera
• داخل NVR
• داخل Server/VMS
• یا ترکیبی از این موارد

انجام شود.

قابلیت‌های رایج:

• Person Detection
• Vehicle Detection
• Face Detection
• Face Recognition
• License Plate Recognition
• Intrusion Detection
• Line Crossing
• Loitering
• Object Detection
• People Counting
• Queue Management
• Abandoned Object
• Missing Object

---

Edge AI

وقتی پردازش AI داخل خود دوربین انجام شود، به آن Edge Analytics یا Edge AI گفته می‌شود.

مزایا:

• کاهش وابستگی به Server
• کاهش ترافیک بعضی Metadataها
• واکنش سریع‌تر
• مقیاس‌پذیری بهتر
• امکان اجرای Analytics در محل تولید داده

این معماری یکی از روندهای مهم سیستم‌های نظارت تصویری مدرن است.

---

17. Face Detection و Face Recognition

این دو مفهوم متفاوت هستند.

Face Detection

تشخیص می‌دهد:

این قسمت تصویر یک چهره است.

Face Recognition

تلاش می‌کند مشخص کند:

این چهره متعلق به چه فردی است.

برای Recognition معمولاً نیاز به:

• Dataset
• Database
• الگوریتم Matching
• کیفیت مناسب تصویر

وجود دارد.

بنابراین عبارت Face Detection نباید با Face Recognition اشتباه گرفته شود.

---

People Counting

People Counting برای شمارش افراد استفاده می‌شود.

کاربردها:

• فروشگاه
• مراکز خرید
• مترو
• نمایشگاه
• سازمان‌ها

قابلیت‌های پیشرفته ممکن است:

• ورود
• خروج
• جهت حرکت
• تعداد افراد حاضر

را نیز تحلیل کنند.

---

Intrusion Detection

در این قابلیت می‌توان یک منطقه تعریف کرد و در صورت ورود Object موردنظر، Event ایجاد کرد.

مثلاً:

اگر Person وارد محدوده Server Room شد → Alarm

این قابلیت معمولاً نسبت به Motion Detection ساده، هوشمندتر است.

---

Line Crossing

در Line Crossing یک خط مجازی تعریف می‌شود.

مثلاً:

ورود از خط A → Event

یا:

خروج از خط B → Event

در سیستم‌های AI می‌توان این Rule را فقط برای:

• Person
• Vehicle

فعال کرد.

---

Motion Detection

Motion Detection یکی از قدیمی‌ترین قابلیت‌های تحلیلی CCTV است.

سیستم تغییرات تصویر را بررسی می‌کند.

اما مشکل آن این است که ممکن است موارد زیر باعث Alarm شوند:

• سایه
• باران
• نور
• حشرات
• حرکت درخت
• تغییر تصویر

به همین دلیل AI-based Detection در پروژه‌های حرفه‌ای می‌تواند عملکرد بهتری داشته باشد.

---

18. ONVIF چیست؟

ONVIF یک استاندارد/انجمن صنعتی برای ایجاد Interoperability میان تجهیزات امنیت فیزیکی IP است.

این موضوع در پروژه‌هایی که دوربین، NVR و VMS از برندهای مختلف هستند اهمیت زیادی دارد.

پروفایل‌های ONVIF قابلیت‌های مختلفی را پوشش می‌دهند.

از جمله:

• Profile T برای Advanced Video Streaming
• Profile G برای Recording/Edge Storage
• Profile M برای Metadata و Events

ONVIF تأکید می‌کند که صرفاً ادعای «ONVIF Compatible» کافی نیست و Conformance رسمی باید بررسی شود.

یک نکته مهم برای پروژه‌های امروزی این است که ONVIF در سال 2025 اعلام کرد پشتیبانی از Profile S را پایان می‌دهد و Profile T را به‌عنوان جایگزین توصیه می‌کند.

---

Camera Storage

بسیاری از IP Cameraها امکان نصب:

MicroSD Card

دارند.

این قابلیت به عنوان:

Edge Storage

شناخته می‌شود.

در صورت قطع ارتباط با NVR یا Server، دوربین می‌تواند در برخی معماری‌ها ضبط را روی SD ادامه دهد.

ONVIF Profile G نیز برای قابلیت‌های مربوط به Recording و Edge Storage طراحی شده است.

---

Cloud Camera

در Cloud Video Surveillance، ویدئو و مدیریت سیستم می‌تواند از طریق Cloud انجام شود.

معماری کلی:

Camera → Internet → Cloud VMS

مزایا:

• مدیریت متمرکز
• دسترسی Remote
• کاهش نیاز به Server محلی در برخی معماری‌ها
• Scalability

اما مسائل مهمی مانند:

• Bandwidth
• Privacy
• Cybersecurity
• هزینه Subscription
• Internet Dependency

باید بررسی شوند.

ONVIF در سال 2026 نیز Profile V را برای استانداردسازی Cloud Video Surveillance در قالب Release Candidate معرفی کرده است.

---

Wireless CCTV Camera

Wireless Camera معمولاً تصویر را از طریق Wi-Fi منتقل می‌کند.

مزیت:

• کاهش کابل Network

اما یک نکته بسیار مهم:

Wireless به معنی بدون نیاز به برق نیست.

بسیاری از دوربین‌های Wi-Fi همچنان به Power Adapter نیاز دارند.

همچنین در پروژه‌های حرفه‌ای باید موارد زیر بررسی شوند:

• Wi-Fi Coverage
• RSSI
• Channel Interference
• Capacity
• Roaming
• Encryption
• Bandwidth

---

4G/5G Camera

این دوربین‌ها از شبکه Cellular برای ارسال تصویر استفاده می‌کنند.

کاربرد:

• سایت‌های موقت
• پروژه‌های عمرانی
• مزارع
• جاده
• مناطق فاقد Internet ثابت

معمولاً نیازمند:

• SIM Card
• آنتن مناسب
• پوشش شبکه
• Data Plan

هستند.

---

19. Solar CCTV

در مناطق فاقد برق شهری می‌توان از Solar Camera استفاده کرد.

معمولاً شامل:

• Solar Panel
• Battery
• Camera
• 4G/5G یا Wireless

است.

این سیستم‌ها برای مکان‌های دورافتاده مناسب هستند، اما ظرفیت Battery و Solar Panel باید بر اساس:

• مصرف دوربین
• مدت تابش خورشید
• شرایط آب‌وهوا
• Recording Mode
• IR Usage

محاسبه شود.

---

Cybersecurity در دوربین‌های IP

IP Camera یک Network Device است؛ بنابراین امنیت آن باید مانند سایر تجهیزات شبکه جدی گرفته شود.

اقدامات مهم:

• تغییر Default Password
• استفاده از Password قوی
• Firmware Update
• حذف سرویس‌های غیرضروری
• استفاده از HTTPS
• محدودکردن دسترسی مدیریتی
• VLAN برای CCTV
• Firewall Rules
• عدم Port Forwarding غیرضروری
• VPN برای Remote Access
• NTP صحیح
• Backup Configuration

در شبکه‌های حرفه‌ای بهتر است Cameraها مستقیماً روی همان VLAN کاربران قرار نگیرند.

یک معماری ساده می‌تواند چنین باشد:

VLAN 10 → Users

VLAN 20 → CCTV

VLAN 30 → Management

و دسترسی میان VLANها با Firewall/ACL کنترل شود.

---

20. Camera در معماری شبکه

در یک پروژه IP CCTV، موارد زیر باید طراحی شوند:

• IP Addressing
• VLAN
• PoE Budget
• Uplink Capacity
• Switch Capacity
• Fiber Links
• NVR Bandwidth
• Storage
• Multicast/Unicast در صورت نیاز
• Remote Access
• Redundancy

بنابراین نصب CCTV مدرن تا حد زیادی با Network Engineering گره خورده است.

---

21. پهنای باند مورد نیاز

Bandwidth دوربین به عوامل زیر وابسته است:

Resolution + FPS + Codec + Bitrate + Scene Complexity

برای محاسبه تقریبی مجموع ترافیک:

Total Bandwidth ≈ Number of Cameras × Average Bitrate

مثلاً اگر 20 دوربین هرکدام به‌طور متوسط 6Mbps مصرف کنند:

20 × 6 = 120Mbps

البته در طراحی واقعی باید Overhead و Peak Traffic نیز در نظر گرفته شود.

---

22. Storage مورد نیاز

فرمول ساده تقریبی:

Storage ≈ Bitrate × Time × Number of Cameras

مثلاً:

اگر یک دوربین به‌طور متوسط 4Mbps تولید کند:

4 Mbps ÷ 8 = 0.5 MB/s

پس در یک روز:

0.5 × 86400 ≈ 43.2GB

برای یک دوربین.

بنابراین برای 30 دوربین:

تقریباً:

43.2 × 30 = 1296GB/day

یعنی حدود:

1.3TB/day

این فقط یک محاسبه نمونه است و مقدار واقعی با Compression، Scene، FPS، VBR و Recording Policy تغییر می‌کند.

---

23. NVR و DVR

DVR

برای سیستم‌های Analog/HD Analog استفاده می‌شود.

دوربین‌ها معمولاً مستقیماً به DVR متصل می‌شوند.

NVR

برای IP Camera طراحی شده است.

دوربین‌ها از طریق شبکه به NVR متصل می‌شوند.

در پروژه‌های بزرگ‌تر ممکن است به جای NVR از:

VMS + Server + Storage

استفاده شود.

---

24. VMS چیست؟



VMS یا Video Management System نرم‌افزاری برای مدیریت سیستم نظارت تصویری است.

قابلیت‌های معمول:

• Live View
• Playback
• Recording
• User Management
• Alarm Management
• Analytics
• Map
• Reporting
• Integration
• Multi-Site Management

VMS در پروژه‌های Enterprise اهمیت بسیار زیادی دارد.

---

25. برندهای معروف دوربین مداربسته

بازار جهانی CCTV شامل برندهای بسیار متنوعی است و انتخاب برند باید بر اساس پروژه، بودجه، Availability، پشتیبانی، Firmware، VMS، Cybersecurity و نیازهای فنی انجام شود.

از برندهای شناخته‌شده می‌توان به موارد زیر اشاره کرد:

Hikvision

یکی از بزرگ‌ترین تولیدکنندگان تجهیزات نظارت تصویری است و سبد محصولات آن شامل:

• IP Camera
• TurboHD
• PTZ
• Thermal
• NVR
• AI Camera
• Access Control

و محصولات دیگر است.

Hikvision

Dahua

Dahua نیز یکی از تولیدکنندگان بزرگ جهانی است.

محصولات آن شامل:

• HDCVI
• IP Camera
• PTZ
• Thermal
• NVR
• AI
• Access Control

است.

Dahua Technology

Axis Communications

Axis از برندهای مهم و قدیمی در حوزه Network Video است و تمرکز زیادی روی:

• IP Camera
• Enterprise Surveillance
• Analytics
• Cybersecurity
• Network Video

دارد.

سبد دوربین Axis شامل Dome، Bullet، Box، PTZ، Panoramic، Thermal، Modular، Explosion-Protected و Onboard Camera است.

Axis Communications

Hanwha Vision

Hanwha Vision نیز یکی از برندهای مهم سیستم‌های Video Surveillance است و طیف وسیعی از Network Cameraها و راهکارهای AI ارائه می‌کند.

Hanwha Vision

محصولات جدید این شرکت روی AI Analytics، Cybersecurity و Video Intelligence تمرکز دارند.

Bosch

Bosch Security از برندهای شناخته‌شده در پروژه‌های حرفه‌ای و Enterprise است و در حوزه Video Analytics، Thermal، PTZ و سیستم‌های امنیتی فعالیت دارد.

Bosch Building Technologies

Avigilon

Avigilon که اکنون در مجموعه Motorola Solutions قرار دارد، در حوزه Video Security و AI Video Analytics شناخته می‌شود.

سبد محصولات آن شامل:

• Fixed Camera
• PTZ
• Thermal
• Multisensor
• Fisheye
• Dual Head
• Modular

است.

Avigilon

Pelco

Pelco نیز از برندهای شناخته‌شده در حوزه Video Surveillance حرفه‌ای است و محصولاتی مانند:

• Fixed Camera
• Dome
• Bullet
• Box
• PTZ
• Panoramic
• Specialty Camera

ارائه کرده است.

Pelco

Uniview

Uniview یا UNV نیز از تولیدکنندگان مطرح Network Video و CCTV است.

Uniview

در بازارهای مختلف نیز برندهایی مانند Tiandy و بسیاری از تولیدکنندگان تخصصی دیگر حضور دارند.

---

26. اشتباهات رایج هنگام خرید دوربین

اشتباه اول: فقط نگاه کردن به Megapixel

8MP بودن یک Camera تضمین نمی‌کند که تصویر آن بهتر از 4MP باشد.

اشتباه دوم: انتخاب Lens نامناسب

ممکن است دوربین کیفیت بالایی داشته باشد ولی FOV مناسبی برای محل نصب نداشته باشد.

اشتباه سوم: توجه نکردن به نور

دوربین باید بر اساس شرایط واقعی شب و روز انتخاب شود.

اشتباه چهارم: اعتماد به IR Distance

عدد 80m یا 100m روی Datasheet به معنی تضمین تصویر مناسب در همان فاصله نیست.

اشتباه پنجم: نادیده گرفتن WDR

در ورودی‌هایی با اختلاف شدید نور، WDR بسیار مهم است.

اشتباه ششم: نادیده گرفتن Network

در سیستم IP، شبکه ضعیف می‌تواند بهترین دوربین را نیز بی‌استفاده کند.

اشتباه هفتم: نادیده گرفتن Storage

افزایش Resolution و FPS بدون محاسبه Storage می‌تواند هزینه پروژه را به‌شدت افزایش دهد.

اشتباه هشتم: تصور اینکه PTZ جای همه دوربین‌ها را می‌گیرد

PTZ می‌تواند یک منطقه بزرگ را پوشش دهد، اما وقتی به سمت دیگری حرکت می‌کند، منطقه قبلی ممکن است از دید خارج شود.

---

جمع‌بندی

دوربین مداربسته دیگر یک وسیله ساده برای «فیلم گرفتن» نیست. یک سیستم نظارت تصویری مدرن می‌تواند ترکیبی از Optical Imaging، Networking، Storage، Video Analytics، AI، Cybersecurity و Cloud باشد.

برای انتخاب درست دوربین باید ابتدا کاربرد را مشخص کرد و سپس Camera مناسب را انتخاب کرد.

به‌طور خلاصه:

برای محیط عمومی:
Bullet / Dome / Turret

برای محیط‌های Discreet:
Dome / Modular / Mini Camera

برای پوشش وسیع:
Panoramic / Fisheye / Multisensor

برای کنترل مناطق بزرگ:
PTZ / Speed Dome

برای نور بسیار کم:
Starlight / Ultra-Low-Light / Color Night Vision

برای تاریکی کامل و شرایط دشوار:
IR / Thermal

برای پلاک‌خوانی:
LPR/ANPR

برای تحلیل هوشمند:
AI Camera

برای محیط‌های خطرناک:
Explosion-Proof Camera

برای پروژه‌های قدیمی Coaxial:
HDTVI / HDCVI / AHD

برای پروژه‌های شبکه‌ای و Enterprise:
IP Camera + PoE + NVR/VMS

در نهایت، بهترین دوربین الزاماً دوربینی نیست که بیشترین Megapixel یا بیشترین قابلیت را داشته باشد؛ بهترین دوربین، دوربینی است که بر اساس Scene، Lighting، Distance، Field of View، Identification Requirement، Network، Storage و هدف امنیتی پروژه انتخاب شده باشد.

یک طراحی حرفه‌ای CCTV از این منطق پیروی می‌کند:

هدف امنیتی → محل نصب → فاصله → Pixel Density → Lens → Sensor → Lighting → Camera Type → Network → Recording → Analytics → Storage → Cybersecurity

و نه صرفاً:

«این دوربین چند مگاپیکسل است؟»
